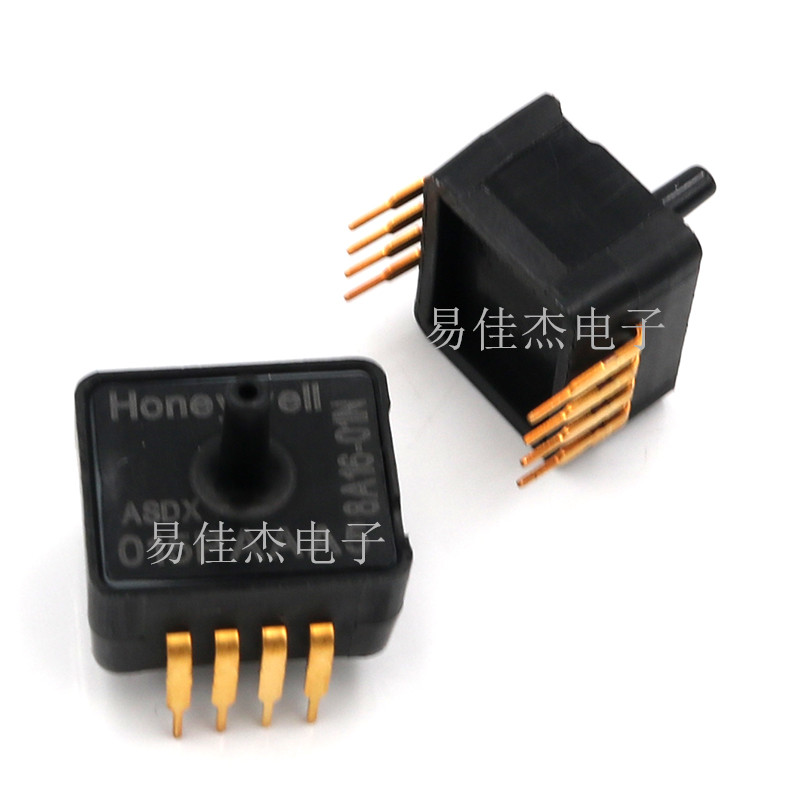

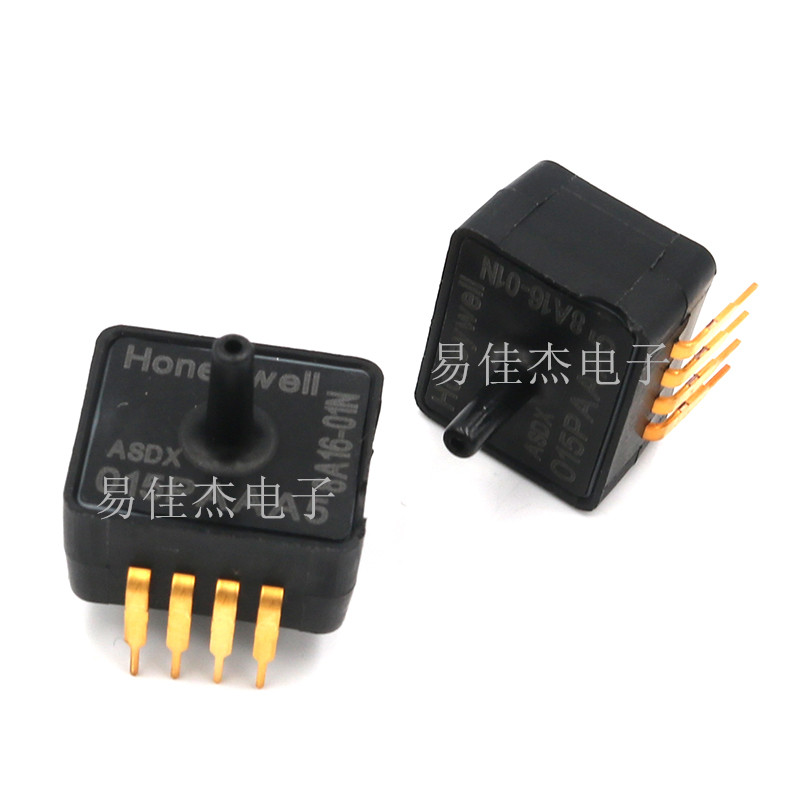

ASDXRRX015PGAA5 美国压力传感器
ASDXL 系列压力传感器是一种内置专用集成电路（ASIC），
经全面校准、有温度补偿的压力传感器。

ASDXL系列
微结构压力传感器
0 英寸水柱至±5 英寸水柱，0 英寸水柱至10 英寸水柱，
0 英寸水柱至±10 英寸水柱
说明
ASDXL 系列压力传感器是一种内置专用集成电路（ASIC），
经全面校准、有温度补偿的压力传感器。ASDXL 压力传感器
采用DIP 结构（双列直插式封装），提供有关传感器偏置量、
灵敏度、温度系数和非线性的数字校正。ASDXL 系列有一个
模拟输出，模拟输出在补偿供电范围内与供电电压成比例，
具有11 位分辨率。
所有 ASDXL 传感器精度可达±2.5%满刻度量程（FSS），适用
于空气和干燥气体等无腐蚀、非离子的工作流体。（请向工厂
咨询与G2/D4 封装相容的介质）。
本系列的设计和制造符合 ISO 9001 标准, 并兼容WEEE 和
RoHS 环保指令。
特点 应用范围
可提供差压和表压两种封装
医疗设备
经过校准和温度补偿的输出
HVAC（暖通空调）控制
11 位分辨率模拟输出
气动控制
压力范围：0 英寸水柱至±5 英寸水柱，10 英寸水柱，
±10 英寸水柱
响应时间8ms
DIP 封装
ASIC 增强输出
一般规格
特性 参数 特性 参数
供电电压（Vs） 4.75 Vdc～5.25Vdc 引脚焊接温度 4s，250°C[482°F]
zui大供电电压 6.50 Vdc zui大振动 20Hz～2000Hz 时为10 g
电流耗量 6 mA 典型值冲击 100g，11ms
输出电流沉 2 mA zui大使用寿命 zui少 1 百万次循环
输出电流源 2 mA zui大位置灵敏度 50μV/V/g，标准值
环境规格 压力范围规格
特性 范围 型号 压力范围 爆裂压力（1）
补偿温度 0°C 至85°C[32°F 至185°F] ASDXL05 0 英寸水柱至±5 英寸水柱 3 PSI
工作温度 -20°C 至105°C[-4°F 至221°F]
贮存温度 -40°C 至125°C[-40°F 至257°F]
ASDXL10 0 英寸水柱至10 英寸水柱
0 英寸水柱至±10 英寸水柱
3 PSI
性能特点 4D （2）
特性 zui小值 典型值（5） zui大值 单位
满刻度量程（FSS）（3,4） - 4.000 - V
零压力偏置（4） 2.400 2.500 2.600 V
满刻度压力（P2）输出（4,5） 4.400 4.500 4.600 V
满刻度压力（P1）输出（4,5） 0.400 0.500 0.600 V
精度（6） - - ±2.5 %FSS
量化误差（7） 2.44 - - mV
响应时间（8） - 8 11 ms
性能特点 4R（2）
特性 zui小值 典型值 zui大值 单位
满刻度量程（FSS）（3,4） - 4.000 - V
零压力偏置（4） 0.400 0.500 0.600 V
满刻度压力输出（4） 4.400 4.500 4.600 V
精度（7） - - ±2.5 %FSS
量化误差（7） 2.44 - - mV
响应时间（8） - 8 11 ms
