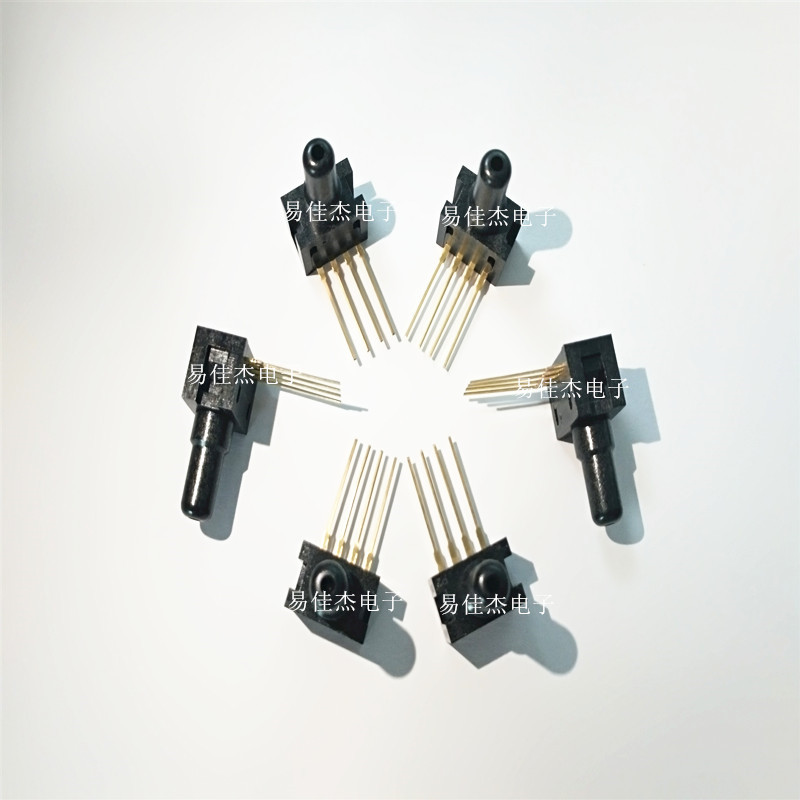

24PC系列微型压力传感器是用于在干性或湿性介质中使用的小体积、高性价比产品。这些传感器采用了经过实践检验证实硅压阻技术，专门的微机械压阻测量元件能提高测量的稳定性和精度。每个24PC传感器中有4个压阻元件，并组成一个惠斯通电桥。当压力作用在其上时，电阻发生变化。与此同时，电桥便能输出与压力大小成比例的mV电压。低功耗的24PC系列压力传感器能够在-40℃到85℃范围内，提供从0.5psi到250psi的压力测量。24PC系列可灵活采用恒流或恒压进行供电。当使用恒流供电时，传感器的端电压将随温度升高而增大，变化的电压不仅起到了温度补偿作用而且还能够指示当前温度的大小。24PC系列压力传感器能够与众多同PPA塑料相容的湿性或干性介质共存，其在设计和制造过程中都始终遵从ISO9001标准。

微型硅压阻式压力传感器24PCAFA6G优势特点

• 小型封装

• 各种表压端口配置 - 可根据特殊需求轻松快捷地进行修改

• 即便在冷冻条件下可也正常工作

• 可选多种测量传感器端接方式

• 2 mA 的恒定电流激励可以大大降低灵敏度随温度的漂移

• 可用于测量真空或者正压

微型硅压阻式压力传感器24PCAFA6G性能参数

• 测量类型： 表压

• 信号调节： 非放大式

• 压力范围： ±1 psi

• 过压： 最高 20 psi

• 电源电压： 典型值 10 Vdc，最大值 12 Vdc

• 温度补偿： 无

• 输出校准： 无

• 响应时间： 最大值 1 ms

• 端子： PCB；1 x 4

• 接口类型： 直形

• 封装类型： 霍尼韦尔 - 20PC

• 线性： 典型量程 ± 0.25%，最大量程 ± 1.0% 量程 (P2 > P1)

• 灵敏度： 典型值 45 mV/psi

• 全量程范围： 典型值 45 mVdc

• 零位： 典型值 0 mV

• 整个温度范围内的零点漂移： 典型值 ± 1.0 mV

• 整个温度范围内的量程漂移： 典型量程 ± 5.0%

• 可重复性与迟滞性误差： 典型量程 ± 0.15%

• 输入电阻： 最小值 4.0 kOhm，典型值 5.0 kOhm，最大值 6.0 kOhm

• 输出电阻： 最小值 4.0 kOhm，典型值 5.0 kOhm，最大值 6.0 kOhm

• 冲击： 经过 150 g 认证测试

• 振动： MIL-STD-202 方法 213（150 g 半正弦 11 ms）

• 重量： 2 g [0.07 oz]

• 工作温度： -40 °C 至 85 °C [-40 °F 至 185 °F]

• 储存温度： -55 °C 至 100 °C [-67 °F 至 212 °F]
